Comparatif ZENIT TTL - 12XP

Retour Language

J'ai groupé tous les descendants du Zenit E dans la même "famille", mais on distingue souvent deux "sous-familles", car à partir du Zenit 11, la coque a été modifiée, et le mécanisme de couplage du diaphragme modifié. Ce comparatif entre le TTL et le 12XP montre les différences.
Le Zenit TTL a déjà reçu un nouveau sélecteur de vitesses.


Les deux boitiers de faceDe face, la principale différence n'est visible que si on retire l'objectif: le miroir est plus grand, et son mécanisme, amélioré, prend plus de place; le boitier a donc été élargi à la hauteur de la monture d'objectif, et la forme carrée vers le bas a permis de déplacer l'écrou de pied (presque!) au milieu. Le levier et le bouton de retardateur ont changé de forme.
J'ai signalé un problème sur la page des Zenit ET: l'obturateur peut se déclencher alors que le diaphragme n'est pas correctement fermé. Le nouveau mécanisme solutionne le problème, et permet une mesure fiable de la lumière sur les versions à cellule CdS incorporée.

Les deux boitiers de côtéLe capot arrière n'est plus fermé par un verrou extérieur. Il s'ouvre comme sur les boitiers japonais en levant le bouton de rembobinage.

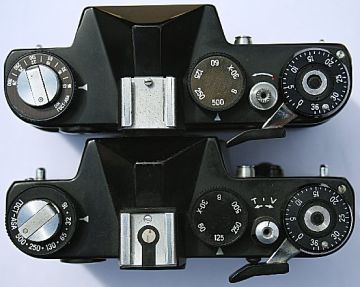

Les deux boitiers de dessusLe sélecteur de sensibilité est en Din et Gost-Asa sur le TTL, en Gost-Asa uniquement sur le 12xp; le réglage se fait dans le sens contraire! Le 12 est maintenant équipé d'une griffe de flash synchronisée (il y a des TTL avec griffe synchronisée).

L'Helios 44M-4 qui remplace l'Helios 44M n'est plus équipé d'une fermeture manuelle du diaphragme; quand on utilise le retardateur, il faut fermer manuellement ce diaphragme: pour celà, le nouveau bouton de déclenchement peut se bloquer à mi-course. Ce système existe toujours sur les derniers modèles.

Les oeilletons des deux boitiersLa principale différence est à l'intérieur: le Zenit TTL est équipé d'une seule cellule CdS, située sur l'avant du pentaprisme. A partir du 12, la mesure est faite par deux cellules CdS à l'arrière du prisme, de part et d'autre de l'oeilleton (comme sur la grosse majorité des boitiers d'autres marques), puis par une seule cellule au dessus à partir du 212. L'oeilleton a un trou plus petit, pour gagner la place des cellules. Il est possible que le miroir plus grand améliore la mesure de la lumière dans cette configuration.
