Projet imprimante 3D: Habillage de l'écran tactile

Retour

Mon écran tactile est un MKS TFT28 v4.0. Sur Thingiverse, j'ai trouvé des modèles de boitiers pour TFT28, mais pour d'autres versions, où l'emplacement de certains éléments est légèrement différent. Ainsi, j'ai imprimé un boitier destiné la v1.2, l'écran ne tombe pas tout à fait en face de la découpe, pareil pour la prise USB.
Bref, je dois concevoir mon propre boitier.

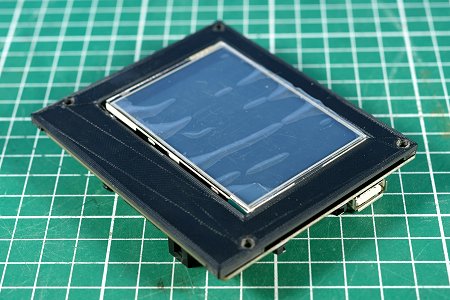

Dessus testJ'ai commencé par créer le dessus. Pour être sûr de mon coup, je l'imprime en mode "brouillon" (0.4mm).
Parfait ! les trous et la fenêtre tombent pile. Il faut juste rajouter 1mm aux cales d'épaisseur, l'écran dépasse.

Dessous testEnsuite j'ai imprimé un dessous, pour l'emplacement de la prise. Cette fois, je peux diminuer d'1mm mes cales.

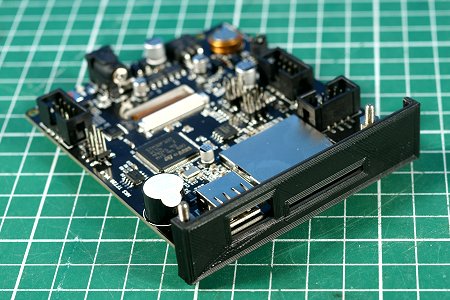

Côté testIl n'y a plus qu'à ajouter le tour de la boite à mon design. Je décide d'imprimer une "coupe transversale" du côté des connecteurs USB et SD. Bonne idée ! Le trou est bon pour le connecteur USB, mais je me suis trompé pour la fente de la carte SD.
Et je m'aperçois que j'ai oublié de diminuer d'un poil les dimensions du dessous pour qu'il rentre.

Le boitierIl ne reste plus qu'à imprimer. Un peu plus de deux heures pour le dessus, d'une heure pour le dessous. Et ça colle parfaitement !

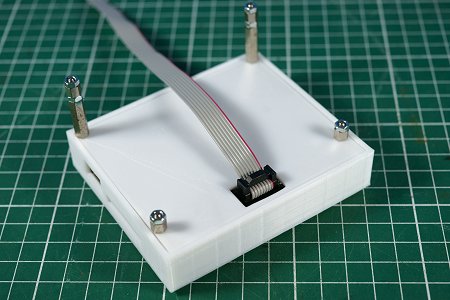

Le boitier vu de dessousEvidemment, récup' oblige, il y a des entretoises à l'intérieur et en dessous pour servir de cales. Vu mon stock, je pourrai incliner le boitier comme je veux ! (ou créer des pattes plus élégantes !)

Suite: Essais et réglages
