Projet imprimante 3D: Finitions

18 au 21 mai.
J'ai terminé de fermer le dessous: une plaque alu avec quatre petites pattes autocollantes, et du profilé de 10mm en angle sur les côtés.

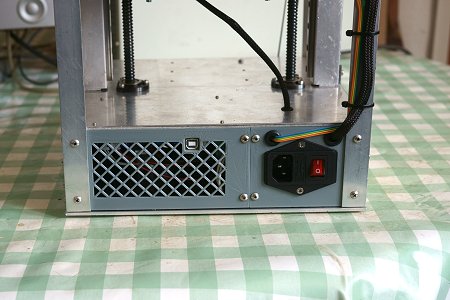

J'ai recommencé la grille arrière, en gris et en deux parties pour prendre moins de place sur le plateau. J'ai fait deux fois la partie grille, problème de "warping", car il fait encore 16°C autour de l'Alfawise, j'ai ajusté les paramètres (ventilateur off) et ça s'est mieux passé.

La prise secteur de l'arrière n'est pas raccordée, et l'alimentation n'est pas installée. Je dois d'abord faire un nouvel essai d'impression avec l'alimentation 3A.

J'ai fait une patte et fixé l'extrudeur. Je l'ai câblé, mais en laissant une prise pour pouvoir éventuellement le retirer, et j'ai fixé les câbles.

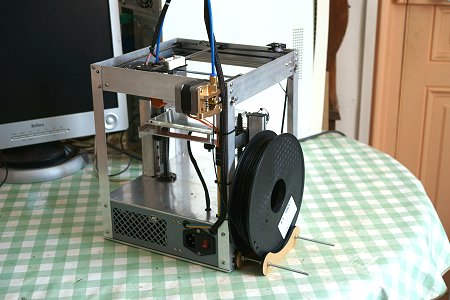

Avec une bobine de filament en place, ça ressemblera à ça. J'ai fait venir des supports de Chine, et ensuite j'ai pensé que j'avais ce tout ce qu'il faut à la maison pour en faire un. Et ce support chinois est prévu pour des bobines de 1Kg alors que j'utilise plutôt des bobines de 500g, j'ai dû changer les tiges filetées!

J'ai terminé l'habillage en faisant une encoche dans la bande de l'avant, pour le passage de la nappe de l'écran. Et j'ai retourné le ventilateur, qui soufflait vers l'extérieur. Il faudra que je lui trouve une grille de protection.

A plusieurs reprises ces derniers jours, je me suis accroché dans l'interrupteur de fin de course des X, que j'ai dû changer. Alors je lui ai imprimé un nouveau support, avec une protection.

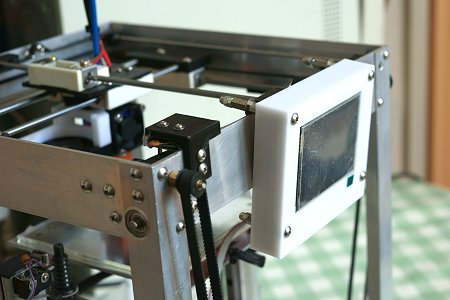

J'ai ajouté deux petites rondelles le long des pattes de l'écran, ça permet de l'accrocher en haut de l'imprimante, au moins pour le transport.

26 mai.

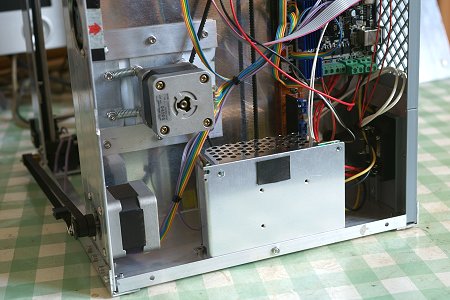

J'ai fait des essais d'impression avec l'alimentation 3A. Aucun problème. Je peux donc présenter et fixer cette alimentation.

Passons au câblage de la prise. L'interrupteur n'est pas raccordé d'origine, il faut mettre des "ponts". Et un fusible est prévu, mais pas fourni, j'en récupère provisoirement un (un peu gros) sur une vieille alimentation.

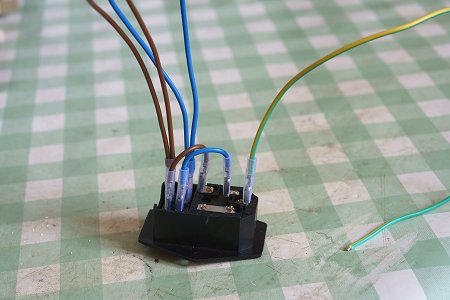

Fils doublés en sortie, vers l'alimentation et vers le plateau chauffant.

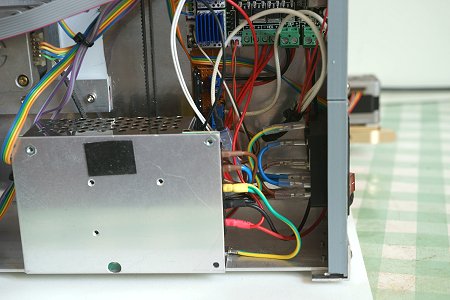

Et voilà le cablage fini. Fils marron et bleu pour le 220 volts, jaune-vert pour la terre, rouge et noir pour le 24 volts.

Essai. Après quelques soucis (un fil de moteur coupé) tout fonctionne.

Il y aura sans doute encore quelques modifications, mais la machine peut être considérée comme mécaniquement terminée.
