Projet imprimante 3D: Suite des réglages

15 mai.

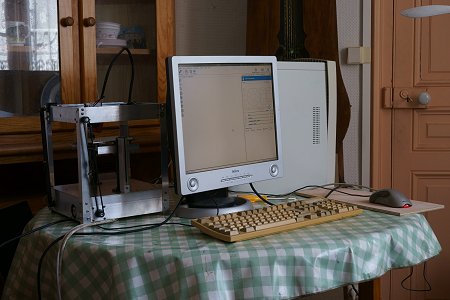

J'ai remis en service l'ordinateur, lui aussi arrêté depuis six mois. Pas trop de soucis de mises à jour (elles plantent avec cette carte mère et sont donc désactivées), juste l'antivirus et une nouvelle version d'Arduino.
Et j'installe "Repetier Host" pour contrôler en direct l'imprimante.

J'en profite pour activer l'écran LCD dans Marlin. Ca marche !

Je raccorde l'imprimante au secteur, puis à l'ordinateur, et je la "connecte" dans Repetier.
Je fais quelques essais, puis je lance le réglage des P.I.D. de la tête: Commande M303 E0 S200 C8.
La tête monte en température, le réglage se fait, puis la chauffe se coupe et en bas de l'écran s'affichent les valeurs calculées:
Kp: 43.45, Ki: 7.17, Kd: 65.85. Je note.

Même chose pour le plateau, commande M303 E-1 S60 C8, et résultat:
bedKp: 71.40, bedKi: 11.17, bed Kd 114.05.

Je passe à Marlin (imprimante déconnectée du secteur)

J'avais "décommenté" les valeurs correspondant à une Ultimaker (Kp 22.2, Ki 1.08, Kd 114).

Je remplace par les valeurs calculées sous Repetier. Et je m'amuse à remplacer Ultimaker par Minimini T (le nom que j'ai donné à mon Imprimante et qui s'affiche sur l'écran LCD).

Plus bas, je remplace les valeurs par défaut pour un lit chauffant silicone que j'avais décommentées par mes nouvelles valeurs (mais je laisse le nom).

A noter qu'on peut aussi rentrer les valeurs en EEPROM sans reprogrammer Marlin, mais en cas de mise à jour les valeurs sont perdues, donc comme je n'en ai pas terminé avec les réglages, il vaut mieux les rentrer comme ça.

J'en profite pour décommenter la ligne "PREVENT_COLD_EXTRUSION", qui interdit de faire fonctionner l'extrudeur quand la tête est froide, j'avais désactivé cette fonction pour pouvoir régler l'avance du filament.

Reste à raccorder l'imprimante en USB et téléverser le programme.

Pour terminer la journée, comme le matériel est en place, je teste les chauffes avec le nouveau réglage.

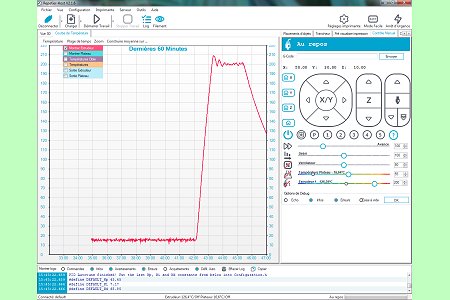

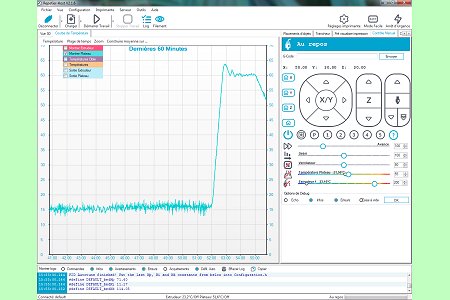

la tête (en rouge) me semble assez irrégulière (pas énormément, plus ou moins 2°C), et le plateau (en bleu) est d'une régularité surprenante. J'ai utilisé une alimentation 3A, je testerai avec l'alimentation 5A pour voir si ça change quelque-chose.

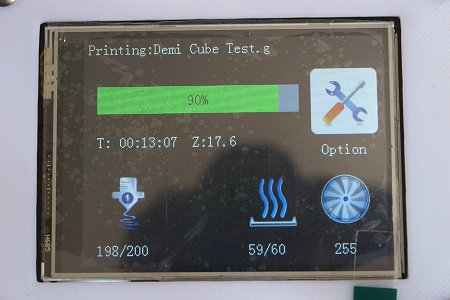

Je joue aussi un peu avec l'écran LCD pour me familiariser avec son fonctionnement.

16-17 mai.
J'ai préparé un montage avec un module ampèremètre (ACS712) relié à l'arduino, raccordé à la sortie de l'alimentation 24V 5A.

L'arduino relié au PC, le "moniteur série" affiche la consommation.

J'ai préparé un fichier 3D, et je lance une impression fictive (il n'y a pas de détection de filament).

Je n'ai plus qu'à surveiller l'affichage de la consommation pendant que l'imprimante travaille. La valeur maximum atteint à peine plus de 2.5A (quand plateau et tête chauffent pendant l'impression). Ca veut dire que mon calcul "au pif" était bon et que cette imprimante peut fonctionner avec une alimentation 3A (je ferai quand même l'essai avant montage définitif). La consommation de la chauffe de la tête est d'un peu plus d'1A, donc les variations ne viennent pas d'une faiblesse d'alimentation.

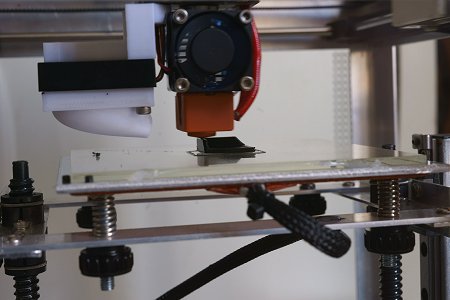

Je termine en faisant un raccordement provisoire de l'extrudeur et en lançant une première impression.

Premier souci, la vitre bouge. Je la fais tenir avec quatre points de colle à chaud, un truc que j'ai vu sur Youtube.

Second souci, du "warping": la pièce refroidit trop vite et les angles se décollent. Je peux baisser par logiciel la vitesse du ventilateur. Et en plus, il fera moins de bruit.

Et pour terminer la journée des soucis de buse qui se bouche à cause d'un "bug" du logiciel Cura.

Bref, il y aura tout un tas de petits problèmes à résoudre, les ennuis ne font que commencer
